CA 50Hz/60Hz

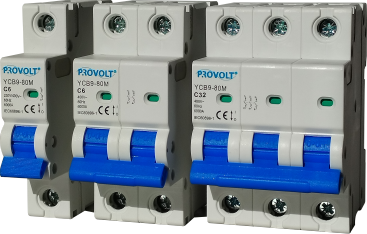

O disjuntor YCB9 é aplicado para circuitos de tensão nominal não superior a 400V.
Aplicações
- Edifícios residenciais
- Edifícios não residenciais
- Indústria de fontes de energia
- Indústria de infraestrutura
Destaques
- Proteção contra sobrecarga
- Proteção contra curto-circuito
- Proteção de circuito de controle
Quero este produto
Preencha os campos abaixo para entrar em contato conosco:
Catálogos para download
Informe os seus dados para acessar os arquivos:
Características elétricas
Características mecânicas
Instalação
| Corrente nominal de entrada | 2, 6, 10, 16, 20, 25, 32, 40, 50, 63A |
| Polos | 1, 2 ou 3 |
| Tensão nominal Ue | 230/400V |
| Tensão de isolamento Ui | 500V |
| Frequência nominal | 50/60Hz |
| Capacidade nominal de interrupção | 6kA |
| Tensão suportável de impulso nominal (1,2/5) Uimp | 6, 10kV |
| Tensão de teste dielétrico em freq. ind. por 1 min | 2,5kV |
| Grau de poluição | 3 |
| Característica de liberação termomagnética | 8-12In C |
| Vida elétrica | 1500h |
| Vida mecânica | 10000h |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura de referência para configuração do elemento térmico | 30 |
| Temperatura ambiente (com média diária <35°C) | -5°C~+40°C (aplicação especial, consulte a correção de compensação de temperatura) |
| Temperatura de armazenamento | -25°C~+70°C |
| Tipo de conexão terminal | Cabo / pino - tipo de barramento |
| Tam. do terminal superior/inferior para cabo | 50mm² 8 - 1/10AWG |
| Tam. do terminal superior/inferior para barramento | 50mm² 8 - 1/10AWG |
| Torque de aperto | 3,5N*m 31In-lbs |
| Montagem | Trilho DIN EN60715 (35mm) por dispositivo de grampo rápido |
| Conexão | De cima e de baixo |
| Acessórios | Contato Auxiliar YCB9 OF 1NAF |
